스피커 뻘짓...

집에 있는 TV가 패널은 대따 좋은데 소리는 대따 안좋다.
그래서 타워형 스피커를 하나 샀다..
근데 당연히 스피커면 2개가 한셋트 인데 받아보니
타워 스피커 한개가 한셋트다.
뭐 이런 @@#%$#$!@&*가 다 있나?..
판매몰을 자세히 보니 스피커 타워 한개가 한셋트 맞다.
광고 사진에는 2개인데 이게 자세히 봐야 알 수 있게 해놨다..
한개가 한셋트면 자세히라도 써주던가.
이거 뭐 기만하는것도 아니고...
팔아 버릴려고 중고 시장에 내놔도 안팔린다.. 된장 맞을...

그래서 그냥 쓰기로 했다..
근데 TV랑 연결해서 쓸라니 불편하다.
리모컨 방식이라 TV켜고 스피커 따로 켜고,
켜지고 나면 TV와 연결된 AUX신호 선택해줘야 하고,
볼륨 정보도 기억이 안되어 켤때마다 볼륨값이 초기화 되는터라
TV앰프의 화이트 노이즈가 크게 들린다.

그래서 만들었다.
이름하야 마스타 컨트로라.
전원이 인가되면 자동으로 켜고 AUX로 입력을 선택한후
불륨을 8단계 낮추어 주도록 했다.

처음 계획은 TV의 Composite신호를 받아서 비디오 시그널이 있을때만
켜지도록 할려고 했는데 차동앰프에 필터같은거 끼워 넣고 테스트하고 해야 하는터라
만들기 귀찮아서 뺐다. 그냥 전원 들어가면 자동으로 켜지도록 했다.
그리고 볼륨 컨트롤은 볼륨 버튼을 직접 드라이브 해서 구현 하려고 했는데
볼륨 증가와 불륨 감소 신호가 한개로 되어 있고 이걸 A/D 컨버팅 해서
VOL+와 VOL-를 구분하는 구조라 VOL-전압을 맞추기 이 또한 귀찮아서
리모트 컨트롤러 수신부 출력 신호를 직접 드라이브 하기로 했다.

예전에 DVD리모컨 신호를 분석하기 위해 만들었던 IR 신호 분석기를 사용해
동봉된 리모컨의 전원과 AUX 선택, 그리고 VOL-버튼의 적외선
신호를 뽑아 embedded controller (PIC16F676)에 심어 넣었다.

일단 분해

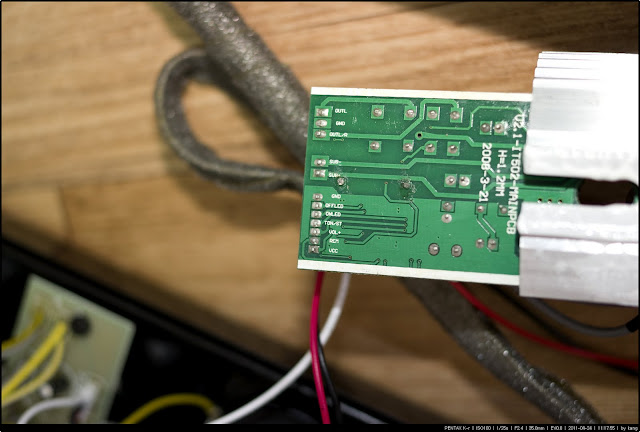

메인 PCB 뒷면을 보면 5V와 접지가 있고 REM이 보인다. REM이 리모컨 수신부의
출력 단자이므로 이걸 드라이브 하면 되고 전원이 켜졌는지는 OFFLED 신호를
찍어보면 알 수 있다 (전원 ON시 0V, 전원 OFF시 5V).

펌웨어 코딩을 해서 넣고 배선후 장착된 모습 (사진 왼쪽 조그만한 보드).
사진에는 가변저항과 Tr.이 붙어 있는데 신호 테스트를 위해 삽질한 부속물들이며
실제 사용 하지는 않음.

빌드된 hex파일과 함께 제작한 소스를 배포합니다.
분석하여 자유롭게 사용하시기 바랍니다 (PIC C compiler로 빌드)
소스코드 다운로드

저와 같이 쇼핑몰 정보를 꼼꼼히 보지않은 피해자(?)를 위해
스피커 달랑 한개가 한셋트인 어처구니 없는 스피커 모델을
정확하게 알려주고자 합니다. IT-602 (iTower Docking Speaker).
구매 하실때 참고 하시길 바랍니다.
